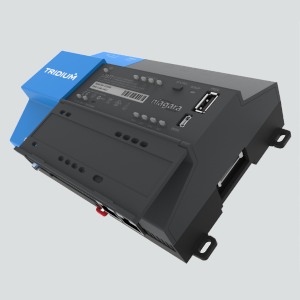

Bina Otomasyon Sistemi Kontrolörü
Ürün Kodu : JACE

☑ Programlanabilir kontrolör
☑ Doğrudan ethernet bağlantısı
☑ TCP-IP ve Java altyapısı
☑ Internet'ten erişim imkanı
☑ Elektrik kesintilerine karşı veri korumalı
☑ Gerçek anlamda marka bağımsızlığı
☑ Modbus, Bacnet, KNX IP, Lonworks, OPC, MQTT, SNMP

Açıklama

JACE 8000 serisi kontrol cihazları, Tridium firmasının "Niagara" teknolojisi sayesinde bina yönetim sistemlerinde yeni bir dönem açıyor. Her cihazda standart olarak bulunan seri ve eternet bağlantılarının yanı sıra isteğe göre eklenebilen 2 iletişim kartı sayesinde aynı anda çok sayıda değişik protokol desteği sağlıyor. Aynı zamanda bir web sunucusu olan Jace'ler kullanıcı ara birimi olarak hiç bir özel tanımlama ve eğitim gerektirmeyen internet tarayıcınızı kullanıyor.
Gerçek anlamda marka bağımsızlığı
Modbus, Bacnet, KNX IP, Lonworks, OPC, MQTT, SNMP
Muazzam kablo avantajı
Genişleme imkanları

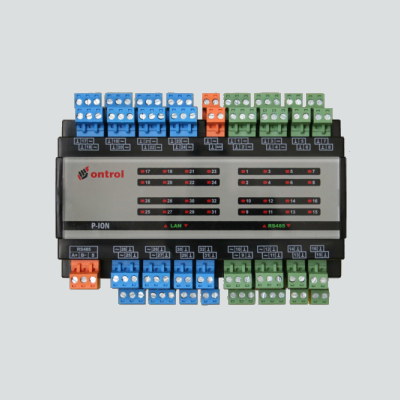

Sedona Programlanabilir Kontrol Paneli
Ürün Kodu : P-ION

☑ 32 bit mikrokontrolör
☑ 16 Universal giriş
☑ 16 Esnek giriş/çıkış
☑ 16 Esnek nokta
☑ 1 adet RJ45 Eternet bağlantısı
☑ 1 adet mini USB bağlantısı
☑ 1 adet RS485 bağlantısı

Açıklama

P-ION kontrol panelleri, binalarda ısıtma, soğutma, havalandırma (ISH) başta olmak üzere çeşitli sistemlerin kontrolünde kullanılan programlanabilir cihazlardır. Sedona Framework™ ile her türlü özel senaryo kurgulanabilmektedir. Tüm üniversal girişler analog veya gerilimsiz kontak girişi olarak ayarlanabilir. Analog girişler bazı pasif rezistif sensörler (PT1000 gibi) ve 0-10VDC gerilim sinyalleri için optimize edilmiştir. 13 bit A/D çevirici, yüksek çözünürlüklü ve sağlıklı ölçüm almayı sağlamaktadır. (0)4-20 mA sinyaller için 500 Ohm rezistans gerekir. Analog girişten direnç değeri okumak da mümkündür. Böylece değişik markaların sıcaklık sensörleri kullanılabilir.

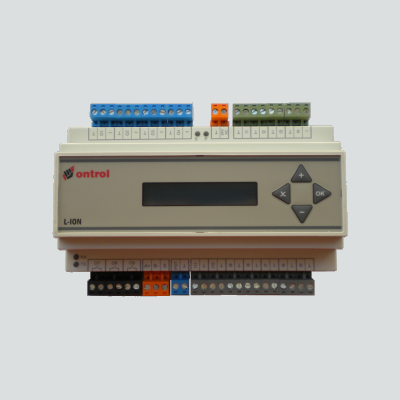

Programlanabilir Kontrol Paneli
Ürün Kodu : L-ION

☑ 8 bit mikrokontrolör
☑ 2 adet Analog giriş
☑ 0(2)-10 VDC
☑ 0(4)-20 mA (500 Ohm direnç ile)
☑ PT1000 sıcaklık duyar eleman
☑ Dijital Giriş : 1 adet gerilimsiz kontak
☑ Analog Çıkış : 1 adet 24 VAC yüzer kontrol

Açıklama

L-ION kontrol panelleri, dijital kontrol teknolojisi ile ısıtma-soğutma - havalandırma (I.S.H.) sistemlerinin daha hassas ve verimli çalıştırılabilmesini sağlar. En üstün sistem performansına ulaşmak için çeşitli kontrol stratejileri seçilebilir. Analog girişlere PT1000 tipi sıcaklık duyar elemanlar ya da 0-10 VDC sinyal çıkışlı ölçüm cihazları bağlanabilir. 13 bit A/D çevirici ile okunan girişler en fazla saniyede bir tazelenmektedir. Bütün duyar elemanlar için ayrılan ikişer klemens sayesinde kabloların ortaklanarak bağlanmasına gerek kalmamıştır. -EP modellerde ilave bir ayar potansiyometre (1-11 kOhm) girişi sayesinde uzak bir yerden sıcaklık ayarlanabilir.

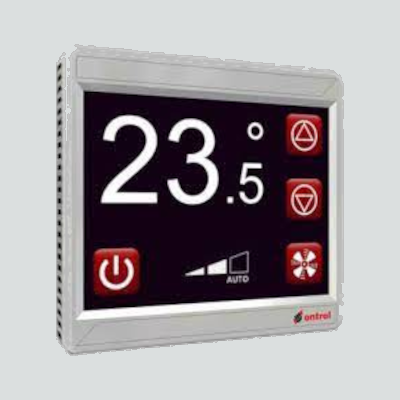

Haberleşmeli Oda Kontrol Cihazı
Ürün Kodu : R-ION

☑ 3.5” Rezistif dokunmatik Ekran
☑ Asıl RS485 (Modbus RTU master veya slave)
☑ İkincil RS485 (Modbus RTU master)
☑ Belimo MP-Bus (Master)
☑ DALI (Master)
☑ Opsiyonel WIFI iletişim
☑ Ekran görüntülerinin projeye göre değiştirilmesi

Açıklama

R-ION serisi haberleşmeli programlanabilir oda kontrol cihazı, binalarda fancoil, VAV kutuları gibi cihazları kontrol etmek için tasarlanmıştır. Ray tipi giriş çıkış modülü R/MIO ile birlikte kullanıldığında fancoil, VAV kutusu gibi her türlü oda kontrol uygulaması gerçekleştirilebilir. İlave haberleşme girişleri ile aydınlatma vb. ilave fonksiyonlar için kontrol ünitesi ve/veya kullanıcı arayüzü görevi üstlenebilir. R-ION serisinde endüstri standardı Modbus RTU haberleşme desteklenmektedir. Bu sayede açık iletişim protokollerini destekleyen bir merkez yazılımı ile tüm cihazlarınızı bilgisayar ekranından izleyebilir, gerekli müdahaleleri uzaktan yapabilirsiniz.

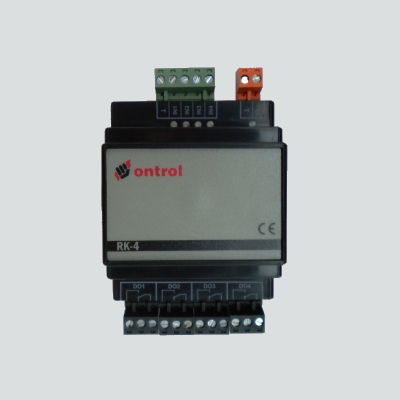

Röle Modülü
Ürün Kodu : RK-4

☑ Giriş sinyali sınırları 0~10 VDC / 0~24 VAC 50/60 Hz
☑ ON konumunda : 5~10 VDC / 0~24 VAC 50/60 Hz
☑ OFF konumunda : 0 V
☑ Giriş empedansı : 33 kOhm
☑ Çıkış : Röle SPDT, kuru kontak 10 A 250 V
☑ Çalışma gerilimi : 24 VAC ± %10 / 24 VDC ± %10
☑ Çalışma sıcaklığı : -10 ~ 50 C°

Açıklama

4'lü röle modülüdür ve birbirinden bağımsız 4 adet röleden oluşur. Giriş sinyaline göre bu rölelere istendiği gibi kumanda edilebilir. Her rölenin hem kapalı hem açık kontağı kullanılabilir. RK-4' ün çalışması için öncelikle besleme klemensinden yukarıda belirtilen değerlerdeki besleme gerilimi cihaza uygulanmalıdır.

RK-4 için iki temel kullanım şekli vardır. Birincisi; ONTROL ürünlerinden P-ION, R-MIO, R-TIO ve M-TIO ile direkt bağlantı yapılarak kullanımdır. İkincisi; bağımsız üniversal kullanımdır. Bu kullanımda, 4 adet bağımsız girişe uygulanan giriş sinyaline göre ilgili çıkış kontağı konum alır.
